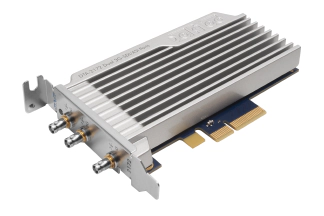

DekTec DTA-2172

Deux ports 3G-SDI/ASI sur PCIe.

Deux ports 3G-SDI bi-directionnels polyvalents, compatibles ASI, avec genlock. Cette carte vous permet de créer des applications de qualité broadcast pour l'encodage, la diffusion, l'insertion/extraction, etc. avec une interface de programmation facile à utiliser.

Points clefs

Ports	2x entrées/sorties 3G-SDI/ASI 1x entrée genlock
Fonctionnalités	Accès trame complète 10-bit Faible latence Extraction/insertion A/V/anc Mise à l'échelle : 1/4, 1/16
API	DekTec Matrix API® 2.0 (Matrix API fait partie de DTAPI)

Standards

Formats vidéo	525i, 625i, 720p, 1080i 1080p, 1080psf Tous formats et cadences courants incluant 1080p50 et 1080p60
Liaison	SD-SDI - SMPTE 259M HD-SDI - SMPTE 292M 3G-SDI - SMPTE 424M 3G: Niveaux A et B supportés
DVB-ASI	EN50083-9 (coax) 0 à 214 Mbps

Documentation

Brochure
Déclaration de conformité FCC
Déclaration de conformité RoHS, REACH

Téléchargements

Firmware

Fonctionnalités

Deux ports ASI/SDI polyvalents, chacun configurable depuis votre application comme entrée ou sortie, et comme ASI ou SDI (SD/HD/3G-lvl-A/B).
Synchronisation des sorties SDI via entrée genlock analogique, acceptant les synchronisations bi- et tri-niveaux.
DekTec Matrix API® 2.0 pour un accès facile aux données vidéo, audio et ANC dans vos logiciels. Tous les symboles SDI d’une trame peuvent être lus ou écrits.

Applications

Entrée/sortie de flux non compressés ou compressés pour votre solution définie par logiciel :
- Encodage ou décodage vidéo ;
- Diffusion ou enregistrement vidéo ;
- Générateurs de key et fill ;
- Insertion ou extraction audio ;
- Insertion de sous-titres à faible latence.
Station de flux pour la génération, le monitoring et l’analyse de flux ASI/SDI jusqu’au 3G-SDI.

Diagramme de bloc

La DTA-2172 dispose de deux canaux de transmission/réception, chacun constitué d’un égaliseur de câble, récepteur ASI/SDI, transmetteur ASI/SDI, logique Matrix, contrôleur DMA haute performance et interface PCIe.
