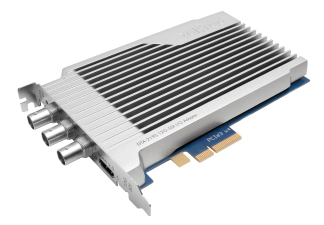

DekTec DTA-2195

Entrée et sortie 12G-SDI avec HDMI 2.0 sur PCIe.

La carte d'entrée sortie 4K-UHD ultime pour PC ! Sortie de signaux 12G-SDI et/ou HDMI 2.0 depuis votre application, ajout de HDR et Dolby Atmos® si nécessaire. Possède un second port permettant l'acquisition d'un signal 12G-SDI ou DVB-ASI.

Points clefs

Ports	1x 12G-SDI/ASI in 1x 12G-SDI/ASI out* 1x HDMI 2.0 out* 1x Genlock in * Les sorties 12G-SDI et HDMI 2.0 transportent le même flux
Fonctionnalités	DekTec Matrix API® 2.0 Accès trame complète 10-bit HDR, Dolby Atmos®
Flux d'air	≥2m/s (400LFM)

Standards

Liaison	SD-SDI - SMPTE 259M HD-SDI - SMPTE 292M 3G-SDI - SMPTE 424M 12G-SDI - SMPTE 2082
Formats vidéo	525i, 625i, 720p, 1080i 1080p, 1080psf, 2160p Tous formats courants supportés
DVB-ASI	EN50083-9 (coax) 0 à 214 Mbps

Documentation

Brochure
Notes d'application : Support HDR et Dolby ATMOS

Fonctionnalités

Entrée 12G-SDI pour la capture et le traitement de signaux 4K-UHD non compressés entièrement via logiciel.
Sortie 12G-SDI avec monitoring HDMI 2.0, permettant la génération de signaux UHD jusqu’en 4Kp50/60 ; synchronisation externe possible via une entrée genlock.
Créez vos propres applications de traitement 12G-SDI ou de génération de signaux HDMI 2.0 à l’aide de l’API intuitive DekTec Matrix® 2.0.

Exemples d’applications

Monitoring 4K sur téléviseurs classiques via HDMI 2.0, avec prise en charge de HDR et Dolby Atmos®.
Enregistrement et lecture de contenus 4K sur matériel PC standard, avec compression JPEG-2000 via VF-REC.
Encodeur logiciel 4K : entrée 12G-SDI, sortie ASI.
Station d’analyse et de génération de flux ASI/SDI, compatible avec tous les débits SDI jusqu’au 12G-SDI.

Diagramme de bloc

La DTA-2195 dispose d’un canal de réception 12G-SDI et d’un canal de transmission 12G-SDI + HDMI 2.0. Le bloc de traitement DekTec Matrix API® 2.0 et deux contrôleurs DMA haute performance assurent un interfaçage optimal avec votre application.
