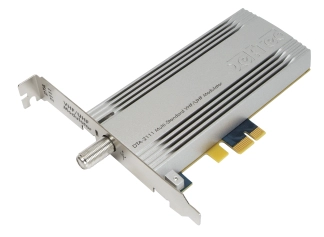

DekTec DTA-2111B
Modulateur Cable/Terrestre tous standards PCIe.
Modulateur PCIe de DekTec pour la plupart des standards de modulation basés sur QAM, OFDM et VSB. Le DTA-2111B offre un niveau de sortie programmable avec une excellente qualité de signal.
Points clefs
| Fréquences | VHF, UHF 36 à 1002 MHz |
|---|---|
| Bande passante | 8MHz |
| Niveau de sortie | -32 to -9 dBm (QAM) -35 to -12 dBm (OFDM) |
| MER (typique) | > 40 dB |
| Bruit de phase | < -95 dBc @ 100 kHz |
Modulations
| Incluses | ATSC 1.0 DVB-C, DVB-T QAM-B, QAM-C |
|---|---|
| En option | ATSC-M/H CMMB DAB(+), T-DMB DTMB (ADTB-T, DMB-T/H) DVB-C2 DVB-T2 ISDB-T, ISDB-Tmm |
Options
| Lecture | échantillons I/Q |
|---|---|
| Simulation | Insertion AWGN Simulation d'écho multi-chemin |
Fonctionnalités
Prend en charge toutes les constellations et modes de modulation pour chaque standard supporté, en VHF et UHF, avec un upconverter entièrement agile sur la plage de fréquence comprise entre 36 et 1002 MHz.
Excellente qualité de signal grâce à la synthèse numérique directe du signal de sortie RF, sans besoin de calibration.
Option de simulateur de canal numérique.
Applications
Modulateur de test polyvalent multi-standard pour laboratoire de R&D, destiné au développement et à la validation des équipements de réception numérique, ou pour l’expérimentation de nouveaux schémas de modulation RF.
Équipement de test automatique pour les tuners, puces de démodulation, récepteurs, téléviseurs, etc.
Lecture de fichiers d’échantillons I/Q arbitraires enregistrés ou pré-calculés (par exemple avec MATLAB), avec une largeur de bande allant jusqu’à 8 MHz.
