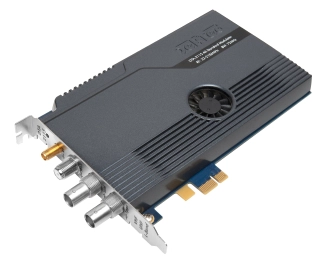

DekTec DTA-2115B

Modulateur tous standards VHF/UHF/Bande L sur PCIe.

Modulateur haut de gamme opérant sur la plage de fréquence entre 0 et 2GHz capable de supporter l'ensemble des standards de diffusion câblés, satellite ou terrestres. La DTA-2115 peut être utilisée pour moduler un seul signal sur 72MHz de largeur de bande, ou 8 signaux indépendants d'une largeur de bande maximale de 8MHz

Points clefs

Fréquences	32 à 2186 MHz
Largeur de bande	Jusqu'à 72 MHz ou 8x 8MHz
Niveau RF	-60 à 0 dBm
MER	42 dB (typique)
Bruit de phase	<-116 dBc à 10kHz

Modulations

Incluses	ATSC 8VSB DVB-C DVB-CID DVB-S, DVB-S2 DVB-T, DVB-T2 single PLP QAM-B, QAM-C
En option	ATSC-M/H ATSC 3.0 CMMB DAB(+), DRM(+), T-DMB DTMB (ADTB-T, DMB-T/H) DVB-C2 DVB-S2X DVB-T2 multi PLP ISDB-S, ISDB-S3 ISDB-T, ISDB-Tmm

Options

Simulation	Lecture d'échantillons I/Q Insertion de bruit AWGN Simulation d'écho multipath
DTC-385-HW8CH	Firmware transformant la DTA-2115B en 8 modulateurs indépendants, agiles dans les bandes UHF et VHF
GOLD

Documentation

Brochure
Fiche technique
Vérification des spécifications

Fonctionnalités

Prend en charge toutes les constellations et modes de modulation pour chaque standard pris en charge dans les bandes VHF, UHF et L.
Excellente qualité de signal grâce à la synthèse numérique directe du signal de sortie RF et à un oscillateur à faible bruit de phase intégré.
Architecture flexible adaptée aux schémas de modulation avancés, comme ATSC 3.0, DVB-S2X, ISDB-Tmm multi-segments, ou le regroupement de canaux DVB-C2 de 64 MHz.

Applications

Modulateur de test haut de gamme pour votre laboratoire de R&D, destiné au développement et à la qualification des équipements de réception numérique, ou pour l’expérimentation avec de nouveaux schémas de modulation RF.
Équipement de test automatique pour récepteurs, puces de démodulation, téléviseurs, etc.
Lecture de fichiers d’échantillons I/Q arbitraires enregistrés ou pré-calculés (par exemple avec MATLAB), sur une largeur de bande allant jusqu’à 72 MHz.

Firmware Standard - Modulateur 72MHz

Implémente un modulateur universel avec une largeur de bande de 72 MHz, agile dans les bandes VHF, UHF et L. Le diagramme de blocs fonctionnel de ce firmware est montré ci-dessous. Les fonctionnalités spéciales incluent la synchronisation GPS avec les entrées 1pps et 10MHz, ainsi que l’émulation du bruit de phase.

Figure 1. Diagramme de bloc, modulateur 72MHz

Option Firmware - 8x Modulateurs 8MHz

L’option DTC-385-HW8CH, incluse également dans DTA-2115B-GOLD, permet la variante firmware 8x 8MHz (à sélectionner avec DtInfo). Elle contient 8 modulateurs indépendants de 8 MHz pouvant être configurés sur différents (ou les mêmes) standards de modulation, par exemple 2x DVB-T2, 2x DVB-C, 3x ATSC et 1x ISDB-T.

Figure 2. Diagramme de bloc, 8 modulateurs 8MHz

Chacun des 8 modulateurs est totalement agile sur les bandes VHF et UHF. Les porteuses peuvent être positionnées n’importe où dans cette bande, indépendamment les unes des autres. L’image ci-dessous montre un exemple du spectre réel de 8 porteuses DVB-C entre 400 et 600 MHz.
