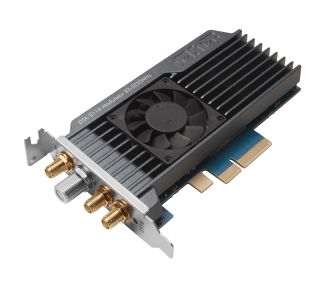

DekTec DTA-2116
Modulateur tous standards 0-3GHz PCIe.
Le DTA-2116 est un modulateur SDR tout numérique qui prend en charge une large gamme de standards pour la télévision câblée, terrestre et satellite, idéal pour les tests numériques, le déploiement SFN et l'émulation GPS/GNSS.
Points clefs
| Fréquences | 32 à 3225 MHz |
|---|---|
| Largeur de bande | Jusqu'à 100 MHz |
| Niveau RF | -90 à -5 dBm (32-1000 MHz) -90 à -12 dBm (1000-3225 MHz) |
| MER | 50 dB (typique, égalisé) |
| Bruit de phase | <-112 dBc à 10kHz |
Modulations
| Incluses | ATSC 1.0 DVB-C DVB-S/S2 DVB-T, DVB-T2 single PLP QAM-B, QAM-C |
|---|---|
| En options | ATSC-M/H ATSC 3.0 CMMB DAB(+), DRM(+), T-DMB DTMB (ADTB-T, DMB-T/H) DVB-C2 DVB-S2X DVB-T2 multi PLP ISDB-S, ISDB-S3 ISDB-T, ISDB-Tmm |
Options
| Simulation | Lecture d'échantillons I/Q Insertion de bruit AWGN Simulation d'écho multipath |
|---|---|
| GOLD | Inclus toutes les options existantes et futurs développements sur la DTA-2116. |
Fonctionnalités
Polyvalente Prend en charge une large gamme de standards de modulation câble, terrestre et satellite. Génère également des formes d’onde RF arbitraires.
Tout numérique Signal de sortie de haute qualité et faible bruit grâce à la modulation SDR et un upconverter numérique.
Synchronisation Permet des simulations SFN et multi-antennes Tx via une synchronisation de précision avec une référence d’horloge externe.
Programmable Tous les paramètres sont réglables par logiciel pour les besoins d’automatisation.
Plage de sortie 80 dB
Applications
R&D Idéal pour le développement et les tests d’équipements de télévision numérique, ainsi que pour l’expérimentation de nouveaux schémas de modulation RF.
Diffusion La qualité du signal fait du DTA-2116 un excellent choix pour des applications de diffusion réelles.
Test automatique : Permet de passer automatiquement par une gamme de fréquences, de niveaux et de paramètres de modulation, utile pour les tests en usine et le contrôle qualité automatisé.
Simulation Simuler le GPS, le MIMO, ou toute autre configuration d’antennes multi-émetteurs.
Diagramme de bloc
Le DTA-2116 est un modulateur entièrement numérique qui génère un signal RF de haute qualité. Contrairement aux modulateurs analogiques traditionnels, il effectue tous les traitements de signal numériquement, offrant ainsi une flexibilité et une précision accrues. Voici le diagramme de bloc fonctionnel.
Le DTA-2116 reçoit des paquets I/Q générés par un processus de modulation logiciel (SDR) via le bus PCIe. Les paquets I/Q sont mis en mémoire tampon dans un FIFO de transmission basé sur une mémoire DDR avant d’être traités. Le DTA-2116 effectue ensuite un filtrage de canal, un rééchantillonnage, un seuillage et une upconversion numérique pour générer un signal modulé numériquement, qui est ensuite transmis par un convertisseur numérique-analogique haute performance. Le signal RF analogique est ensuite filtré puis amplifié ou atténué avec un gain programmable.
Le générateur d’horloge principal du DTA-2116 synchronise l’oscillateur de l’appareil soit avec un oscillateur interne de 10 MHz, soit avec une référence d’horloge externe pour un timing plus précis ou synchronisé. Le bloc Sync permet un démarrage synchrone avec le signal d’entrée 1pps, facilitant une synchronisation précise entre plusieurs modulateurs.
