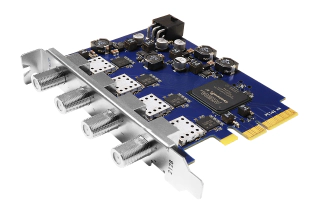

DekTec DTA-2128
Récepteur octuple DVB-S2X pour PCIe.
Conçu pour les applications satellites haute densité, la DTA-2128 permet la réception simultanée de huit flux DVB-S2X via quatre entrées en bande L, avec surveillance avancée et statistiques temps réel.
Caractéristiques clefs
| Récepteurs | 8x DVB-S2X TS complet 4 entrées bande L, 2 récepteurs/entrée |
|---|---|
| GSE, GSE Lite | Supporté |
| MIS, GS, BBFRAMEs | Non supporté Supporté par la DTA-2132 |
| Contrôle LNB | Alimentation 13V/18V DiSEqC v1.x, v2.x |
Spécifications récepteur
| Standards | DVB-S DVB-S2 DVB-S2X |
|---|---|
| Plage d'accord | Bande L (950 à 2150 MHz) |
| Sensibilité | -70 à -20 dBm |
| Constellation | Jusqu'à 32-APSK |
| Débit symbole | 1 à 54 MBd (QPSK, 8-PSK) 1 à 50,7 MBd (16-APSK) 1 à 40,5 MBd (32-APSK) |
Entrées et sorties
| Entrées RF | 4x F 75Ω femelle |
|---|---|
| PCI Express | PCIe gen1 x4 |
Plages de mesure
| Niveau d'entrée | -70 à -20 dBm |
|---|---|
| MER | 0 à 22 dB |
Documentation
| Fiche technique DTA-2128 |
Fonctionnalités
Récepteur huit canaux DVB-S2X pour PCI Express.
La carte DTA-2128 comprend quatre inserteurs d’alimentation LNB 18V/400mA avec protection contre les surintensités, ainsi que quatre inserteurs de signal de contrôle LNB DiSEqC version 1.x / 2.x.
Applications
Conçu pour les applications satellites haute densité permettant la réception simultanée de huit flux DVB-S2X avec surveillance avancée et statistiques temps réel.
Surveillance continue 24/7 de conformité d’un réseau satellite complet, en utilisant notre solution de supervision Lyrae
Remultiplexage.
Diagramme de bloc
La DTA-2128 comprend huit tuners large bande en bande L, suivis de huit démodulateurs DVB-S2X. Elle embarque aussi quatre inserteurs d’alimentation LNB 18V/400mA avec protection contre les surintensités, ainsi que quatre inserteurs de signal de contrôle LNB DiSEqC version 1.x / 2.x.
Figure 1. Vue d’ensemble de la DTA-2128
