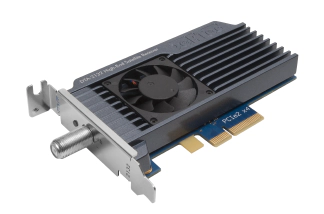

DekTec DTA-2132
Récepteur SDR satellite haut de gamme pour PCIe.
Carte récepteur satellite de qualité professionnelle avec mesures RF haute qualité. Idéale pour la surveillance satellite, les tests de modulateurs et la distribution de données haut débit. La carte inclut le décodage et l'analyse complets du DVB Carrier ID (DVB-CID).
Caractéristiques clefs
| Fréquence RF | Bande L 950 à 2150 MHz |
|---|---|
| Constellation | Jusqu'à 256APSK/APSK-L |
| Débit symbole | Jusqu'à 72 MBd |
| Débit de données | Jusqu'à 425 Mbps |
Mesures
| Niveau RF | -80 à -20 dBm |
|---|---|
| MER | 3 à 35 dB |
| Autres | Diagramme de constellation |
Entrées et sorties
| Entrée RF | F 75Ω femelle |
|---|
Standards de modulation
| Inclus avec le produit de base | DVB-S DVB-S2 DVB-S2X |
|---|---|
| Fonctionnalités | Capture d'échantillons I/Q |
Documentation
| Brochure | |
| Conformité CE, FCC |
Fonctionnalités
Démodulateur DVB-S2/S2X basé FPGA (aucun cycle CPU consommé) avec mesure calibrée de puissance canal et MER.
Supporte VCM, ACM, MIS (flux d’entrée multiples), GS (flux générique) avec accès aux trames de bande de base (BBFRAMEs) au format L.3.
Le démodulateur matériel peut être contourné pour obtenir des échantillons I/Q pour enregistrement ou SDR.
Applications
Création de solutions complètes de surveillance de réseaux satellites pour DVB-S2 et DVB-S2X
Surveillance et analyse DVB-CID
Validation de modulateurs DVB-S2/S2X/CID
Distribution de données satellite haute vitesse
Décodage et analyse de signaux DVB-CID simples ou multiples, même lorsque la porteuse satellite interfère avec d’autres porteuses
Diagramme de bloc
Le chemin principal de la DTA-2132 comprend un tuner large bande en bande L, un convertisseur analogique-numérique I/Q 14 bits, un démodulateur et décodeur DVB-S2/S2X, un générateur de paquets L.3, une FIFO, un contrôleur DMA et une interface PCIe. Les points de constellation sont échantillonnés après le démodulateur, tandis que le taux d’erreur LDPC et d’autres statistiques sont collectés après le décodeur.
Un chemin I/Q secondaire est utilisé à des fins multiples : estimation des caractéristiques spectrales du signal d’entrée et envoi d’échantillons I/Q vers une application utilisateur pour SDR, enregistrement ou autres fins. Un troisième chemin filtre passe-bas les échantillons I et Q et estime la puissance du signal, corrigée par des tables de calibrage.
La DTA-2132 contient également un inserteur d’alimentation LNB 18V/600mA avec protection contre les surintensités, ainsi qu’un inserteur de signal de contrôle LNB DiSEqC-2.0 22-kHz. Enfin, une unité de surveillance de température contrôle la vitesse du ventilateur pour assurer un refroidissement optimal de la carte.
Figure 1. Diagramme de block de la DTA-2132
