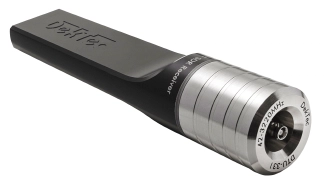

DekTec DTU-331
Récepteur SDR tous standards 0-3GHz pour USB-3.
Récepteur SDR de poche idéal pour les mesures en déplacement de signaux câblés, terrestres et satellites. Une approche à double tuner permet un accord entièrement agile de 42 à 3220 MHz.
Caractéristiques clefs
| Fréquence RF | VHF, UHF, bandes L et S (42 à 3220 MHz) |
|---|---|
| Largeur de bande | 0,85 MHz (DVB-CID) 1.7, 5, 6, 7 et 8 MHz (Terrestre) 9 à 60 MHz (Satellite) |
| Sensibilité | -90 à -20 dBm |
| MER | 10 à 42 dB (plage de mesure) |
| Fréquence d'échantillonnage | 1 à 80 Msps Max. 40 Msps avec tuner 8MHz |
Entrées et sorties
| Entrée RF | micro-BNC 75Ω femelle |
|---|---|
| USB | USB 3.2 Gen 1, Type-C Aussi appelé SuperSpeed USB |
| Alimentation | Alimenté par USB Aucune alimentation séparée requise |
Standards de modulation
| Inclus avec le produit de base | ATSC 1.0 ATSC 3.0 DAB(+) DVB-C(2) DVB-CID DVB-S DVB-T DVB-T2 v1.3.1 ISDB-T/Tsb J.83 annex A/B/C |
|---|---|
| Fonctionnalités | Capture d'échantillons I/Q Sortie T2MI |
Documentation
| Brochure | |
| Fiche technique | |
| Note d'application: DVB-CID |
Fonctionnalités
Double tuners avec démodulation I/Q, conversion analogique-numérique et conversion de fréquence d’échantillonnage optimisés pour la technologie SDR, permettant la réception de signaux VHF/UHF et bande L.
La technologie SDR permet la réception de canaux complets, sortant tous les services DVB-T2 en T2-MI et transmettant les paquets ATSC 3.0 vers IP.
SDK gratuit (DTAPI) fournit l’accès aux flux démodulés et aux mesures RF avancées.
Applications
Récepteur de mesure pour ATSC (3.0), DAB+, DVB-C(2), DVB-T(2), DVB-S, ISDB-T et QAM-A/B/C avec capacité unique de capture/analyse du flux complet et mesures RF avancées
Front-end I/Q pour expérimentations SDR
Enregistreur d’échantillons I/Q ; mesures de réponse impulsionnelle pour réseaux terrestres
Analyse et surveillance complètes de signaux DTV modulés
Mesures DTV terrestres sur le terrain
Récepteur de mesure pour expérimentations en laboratoire ou sur le terrain et recherche SDR
Diagramme de bloc
Le DTU-331 est un récepteur SDR tous standards, toutes bandes, basé sur une architecture à double tuner. Un tuner satellite avec une largeur de bande de 9 à 60 MHz permet la réception de signaux DVB-S, tandis qu’un second tuner avec une largeur de bande jusqu’à 8 MHz ajoute le support des standards terrestres et câblés.
Un front-end, avec un mélangeur RF optionnel dans le chemin, permet la transposition de signaux terrestres/câblés situés en bande L avant d’être alimentés vers le tuner 8 MHz. Le même mélangeur RF peut également être utilisé pour transposer les signaux satellites en bande S vers les fréquences de bande L, afin qu’ils puissent être reçus avec le tuner 60 MHz.
La sortie des tuners est convertie en échantillons I/Q 16 bits avec des convertisseurs analogique-numérique et passe par un filtre passe-bas et un convertisseur de fréquence d’échantillonnage, ce qui aide à nettoyer et préparer le signal pour le traitement. À ce stade, les échantillons I/Q peuvent être démodulés avec le logiciel de démodulation SDR du SDK DekTec (DTAPI) ou alternativement, ils peuvent être enregistrés sur disque ou lus dans votre propre application SDR.
Figure 1. Diagramme de bloc de l’interface DTU-331
