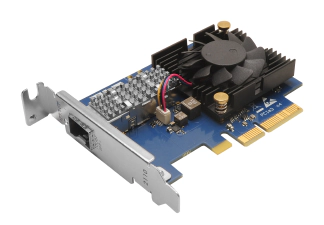

DekTec DTA-2110

SmartNIC 10G optimisée pour SMPTE 2110.

Réception et émission au standard SMPTE 2110 avec la DTA-2110. Cette carte réseau 10G est soigneusement conçue pour préserver la bande passante mémoire et les cycles CPU, libérant plus de ressources système pour votre application.

Points clefs

Standards	SMPTE 2110 SMPTE 2022-5/6
Canaux Matériels	3x Réception, 3x Transmission
PCIe	PCIe Gen3 x4 low-profile

Réseau

10G Ethernet	IEEE 802.3ae
SFP+	SFF-8431 Câbles direct attach non supportés
Protocole IP	IPv4, IPv6
VLAN	IEEE 802.1Q

SMPTE 2110

Standards supportés	ST 2110-10 : Modèle de timing système ST 2110-20 : Vidéo non compressée ST 2110-21 : Façonnage de trafic vidéo ST 2110-30 : Audio non compressé ST 2110-31 : Audio AES3 ST 2059-1/2 : Utilisation de PTP dans SMPTE 2110
Mode raw	Avec synchronisation PTP pour implémenter tout sous-standard SMPTE 2110

SMPTE 2022

Standards supportés	ST 2022-1 : IP FEC pour TS-over-IP ST 2022-2 : TS-over-IP ST 2022-5 : IP FEC pour SDI-over-IP ST 2022-6 : SDI-over-IP

Documentation

Brochure
Intégration FFMPEG

Fonctionnalités

Carte réseau 10G performante, avec accélération matérielle intégrée pour réduire la charge système lors du streaming AV-over-IP, sous Linux et Windows.
Six canaux matériels optimisés (3 en réception, 3 en émission) pour des performances de haut niveau.
API AV FIFO intuitive, spécifiquement conçue pour simplifier les tâches de streaming IP.
Port SFP+ compatible modules 1G et 10G, supportant les connexions électriques et optiques.

Applications

Parfaitement adaptée aux nouvelles solutions logicielles basées sur le SMPTE 2110, ainsi qu’à la modernisation des systèmes SDI existants :

Encodeurs, décodeurs et transcodeurs logiciels
Mixeurs de production live et playout
Systèmes de monitoring et multiviewers
Solutions d’enregistrement, tous formats confondus

L’interface DTA-2110 facilite cette transition vers l’IP tout en garantissant performance, fiabilité et flexibilité.

Diagramme de bloc

La carte est capable de traiter jusqu’à trois services ST-2110 en hardware, à la fois en émission et en réception. Cette architecture permet de garantir une précision maximale dans le timing grâce à la synchronisation PTP, tout en minimisant la charge sur le processeur. Le traitement direct en matériel assure des performances optimales pour les flux audio/vidéo temps réel.

Figure 1. Diagramme de bloc DTA-2110

Questions fréquentes

Cause: Lors de l’installation d’une carte DekTec PCIe Gen3 dans un serveur équipé de slots PCIe Gen4 ou Gen5, il arrive que la carte ne soit pas reconnue par le système. Ce problème provient d’une incompatibilité avec la fonctionnalité DLFE (Data Link Feature Exchange), introduite dans la spécification PCIe Gen4 qui empêche l’initialisation de la carte.

La carte n’est pas visible, ni dans le BIOS, ni dans le système d’exploitation (Gestionnaire de périphériques sous Windows, lspci sous Linux). Dans certains cas, ce problème empêche le démarrage du serveur, avec un message d’erreur PCI bus enumeration au niveau du BIOS.

Une description complète du problème est disponible DekTec sur le site DekTec

Résolution: Désactiver la fonction DLFE dans les paramètres du BIOS. Si le BIOS le permet, il est recommandé de désactiver cette fonctionnalité seulement pour les ports PCIe utilisés par les cartes DekTec afin d’éviter toute pénalité de performance sur les autres slots.

DELL	BIOS Settings / Integrated Devices / IIO PCIe Data Link Feature Exchange = Disabled
HPe	System Configuration / BIOS/Platform Configuration / Advanced Options / PCIe Configuration / Data Link Feature Exchange = Disabled
Supermicro	Advanced / PCIe/PCI/PnP Configuration / Data Link Feature Exchange = Disabled
